Amortyzator cumy

Sprężyny sprzęgowe z nierdzewnej stali sprężynowej

Zamówienie od poniedziałku do czwartku przed 15:30 i w piątek przed 14:45 sprawia, że wysyłamy je tego samego dnia z oczekiwaną dostawą w ciągu 2–4 dni. Dotyczy to wszystkich dostępnych w magazynie sprężyn dyszlowych.

Rabaty ilościowe i ceny można zobaczyć klikając koszyk obok wybranego produktu.

Użyj suwaków zakresu poniżej, aby szybko i łatwo nawigować.

Co to jest sprężyna pociągowa?


Sprężyna sprzęgowa składa się z jednej sprężyny naciskowej i dwóch obejm. Dzięki obejmie z każdej ze strony, sprężyna naciskowa przekształca się w sprężynę rozciąganą. Obejmy są wytrzymalsze niż zwykłe pętle stosowane na sprężynach rozciąganych. Sprężyny sprzęgowe są najczęściej stosowane w rozwiązaniach dotyczących cumowania łodzi. Sprężyna sprzęgowa jest również czasami nazywana amortyzatorem cumy.

Kupuj wg
Opcje zakupów
d - Drut (mm)
De - Średnica zewnętrzna (mm)
L0 - Długość w stanie swobodnym (mm)
Ln - Maks. długość pod obciążeniem (mm)
Sn - Maksymalny skok (mm)
Fn - Maksymalne obciążenie przy Ln (N)
R - Stała sprężyny (N/mm)
db - Oczka z drutu (mm)

Produkty 1-10 z 20

Ustaw kierunek malejący
Wyświetl ceny - Dodaj do koszyka Materiał d
Drut (mm)
De
Średnica zewnętrzna (mm)
L0
Długość w stanie swobodnym (mm)
Ln
Maks. długość pod obciążeniem (mm)
Sn
Maksymalny skok (mm)
Fn
Maksymalne obciążenie przy Ln (N)
R
Stała sprężyny (N/mm)
db
Oczka z drutu (mm)
Numer katalogowy Zapasy Rysunek techniczny Czytaj więcej 3D CAD
Stal nierdzewna 302 1,00 7,30 40,00 49,60 9,60 39,60 4,11 1,00 BF-10980 BF-10980
Stal nierdzewna 302 1,00 7,30 50,00 64,00 14,00 39,20 2,79 1,00 BF-10981 BF-10981
Stal nierdzewna 302 1,00 7,30 60,00 75,40 15,40 23,90 1,55 1,00 BF-10982 BF-10982
Stal nierdzewna 302 1,60 14,10 80,00 114,00 3,40 117,00 3,45 1,60 BF-10983 BF-10983
Stal nierdzewna 302 1,60 14,10 100,00 150,00 50,00 119,00 2,34 1,60 BF-10984 BF-10984
Stal nierdzewna 302 1,60 14,10 125,00 201,00 76,00 121,00 1,58 1,60 BF-10985 BF-10985
Stal nierdzewna 302 2,00 22,00 150,00 218,00 68,00 141,00 2,05 2,00 BF-10986 BF-10986
Stal nierdzewna 302 2,00 22,00 175,00 275,00 100,00 140,00 1,40 2,00 BF-10987 BF-10987
Stal nierdzewna 302 2,00 22,00 200,00 306,00 106,00 119,00 1,12 2,00 BF-10988 BF-10988
Stal nierdzewna 302 2,00 22,00 225,00 375,00 150,00 141,00 0,94 2,00 BF-10989 BF-10989
  1. BF-10980
    Na stanie: 33
    Materiał Stal nierdzewna 302
    d - Drut (mm) 1,00
    De - Średnica zewnętrzna (mm) 7,30
    L0 - Długość w stanie swobodnym (mm) 40,00
    Ln - Maks. długość pod obciążeniem (mm) 49,60
    Sn - Maksymalny skok (mm) 9,60
    Fn - Maksymalne obciążenie przy Ln (N) 39,60
    R - Stała sprężyny (N/mm) 4,11
    db - Oczka z drutu (mm) 1,00
  2. BF-10981
    Na stanie: 25
    Materiał Stal nierdzewna 302
    d - Drut (mm) 1,00
    De - Średnica zewnętrzna (mm) 7,30
    L0 - Długość w stanie swobodnym (mm) 50,00
    Ln - Maks. długość pod obciążeniem (mm) 64,00
    Sn - Maksymalny skok (mm) 14,00
    Fn - Maksymalne obciążenie przy Ln (N) 39,20
    R - Stała sprężyny (N/mm) 2,79
    db - Oczka z drutu (mm) 1,00
  3. BF-10982
    Na stanie: 32
    Materiał Stal nierdzewna 302
    d - Drut (mm) 1,00
    De - Średnica zewnętrzna (mm) 7,30
    L0 - Długość w stanie swobodnym (mm) 60,00
    Ln - Maks. długość pod obciążeniem (mm) 75,40
    Sn - Maksymalny skok (mm) 15,40
    Fn - Maksymalne obciążenie przy Ln (N) 23,90
    R - Stała sprężyny (N/mm) 1,55
    db - Oczka z drutu (mm) 1,00
  4. BF-10983
    Na stanie: 17
    Materiał Stal nierdzewna 302
    d - Drut (mm) 1,60
    De - Średnica zewnętrzna (mm) 14,10
    L0 - Długość w stanie swobodnym (mm) 80,00
    Ln - Maks. długość pod obciążeniem (mm) 114,00
    Sn - Maksymalny skok (mm) 3,40
    Fn - Maksymalne obciążenie przy Ln (N) 117,00
    R - Stała sprężyny (N/mm) 3,45
    db - Oczka z drutu (mm) 1,60
  5. BF-10984
    Na stanie: 51
    Materiał Stal nierdzewna 302
    d - Drut (mm) 1,60
    De - Średnica zewnętrzna (mm) 14,10
    L0 - Długość w stanie swobodnym (mm) 100,00
    Ln - Maks. długość pod obciążeniem (mm) 150,00
    Sn - Maksymalny skok (mm) 50,00
    Fn - Maksymalne obciążenie przy Ln (N) 119,00
    R - Stała sprężyny (N/mm) 2,34
    db - Oczka z drutu (mm) 1,60
  6. BF-10985
    Na stanie: 68
    Materiał Stal nierdzewna 302
    d - Drut (mm) 1,60
    De - Średnica zewnętrzna (mm) 14,10
    L0 - Długość w stanie swobodnym (mm) 125,00
    Ln - Maks. długość pod obciążeniem (mm) 201,00
    Sn - Maksymalny skok (mm) 76,00
    Fn - Maksymalne obciążenie przy Ln (N) 121,00
    R - Stała sprężyny (N/mm) 1,58
    db - Oczka z drutu (mm) 1,60
  7. BF-10986
    Na stanie: 30
    Materiał Stal nierdzewna 302
    d - Drut (mm) 2,00
    De - Średnica zewnętrzna (mm) 22,00
    L0 - Długość w stanie swobodnym (mm) 150,00
    Ln - Maks. długość pod obciążeniem (mm) 218,00
    Sn - Maksymalny skok (mm) 68,00
    Fn - Maksymalne obciążenie przy Ln (N) 141,00
    R - Stała sprężyny (N/mm) 2,05
    db - Oczka z drutu (mm) 2,00
  8. BF-10987
    Na stanie: 11
    Materiał Stal nierdzewna 302
    d - Drut (mm) 2,00
    De - Średnica zewnętrzna (mm) 22,00
    L0 - Długość w stanie swobodnym (mm) 175,00
    Ln - Maks. długość pod obciążeniem (mm) 275,00
    Sn - Maksymalny skok (mm) 100,00
    Fn - Maksymalne obciążenie przy Ln (N) 140,00
    R - Stała sprężyny (N/mm) 1,40
    db - Oczka z drutu (mm) 2,00
  9. BF-10988
    Na stanie: 6
    Materiał Stal nierdzewna 302
    d - Drut (mm) 2,00
    De - Średnica zewnętrzna (mm) 22,00
    L0 - Długość w stanie swobodnym (mm) 200,00
    Ln - Maks. długość pod obciążeniem (mm) 306,00
    Sn - Maksymalny skok (mm) 106,00
    Fn - Maksymalne obciążenie przy Ln (N) 119,00
    R - Stała sprężyny (N/mm) 1,12
    db - Oczka z drutu (mm) 2,00
  10. BF-10989
    Na stanie: 40
    Materiał Stal nierdzewna 302
    d - Drut (mm) 2,00
    De - Średnica zewnętrzna (mm) 22,00
    L0 - Długość w stanie swobodnym (mm) 225,00
    Ln - Maks. długość pod obciążeniem (mm) 375,00
    Sn - Maksymalny skok (mm) 150,00
    Fn - Maksymalne obciążenie przy Ln (N) 141,00
    R - Stała sprężyny (N/mm) 0,94
    db - Oczka z drutu (mm) 2,00
Strona
na stronę

Stal nierdzewna:
DIN 17224 AISI 302 WERKSTOFF NR. 1.4310 EN Norm 10270-3
Temperatura pracy pomiędzy -200ºC a +250ºC

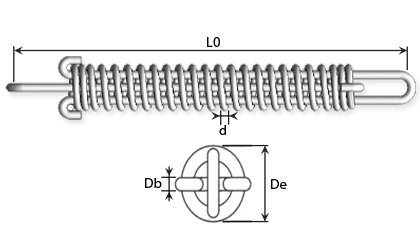

Dane techniczne - Sprężyny sprzęgowe z nierdzewnej stali sprężynowej
d
=
Drut w mm (sprężyna)
db
=
Drut w mm (obejma)
De
=
Zewnętrzna średnica sprężyny
Bi
=
Średnica wewnętrzna obejmy
Lh
=
Wewnętrzna wysokość obejmy
R
=
Siła sprężyny N/mm
L0
=
Długość całkowita zmierzona wewnętrznie w obejmach
Ln
=
Maks. długość od obciążeniem
sn
=
Maks. Skok
Fn
=
Maks. Siła
1 N
=
0,10197 Kg
1 kg
=
9,80665 N

Żywotność sprężyny jest zazwyczaj bardzo trudna do określenia. W grę wchodzi duża ilość parametrów, dlatego też niemożliwe jest określenie żywotności.

Do parametrów mających istotny wpływ na żywotność należą: Montaż, sposób montażu, liczba ruchów, wibracje, wstrząsy, skręcanie, długość skoku, skoki nieosiowe, temperatura, zużycie względem innych powierzchni, środowisko użytkowania, ewentualne środki czyszczące, uderzenia boczne itp.

Zastosowanie maksymalnego obciążenia sprężyny lub jego przekroczenie spowoduje skrócenie jej żywotności i może doprowadzić do jej trwałego odkształcenia.
