Sprężyny skrętne - Drut fortepianowy

Sprężyny skrętne - Drut fortepianowy

Zamówienie od poniedziałku do czwartku przed 15:30 i w piątek przed 14:45 sprawia, że wysyłamy je tego samego dnia z oczekiwaną dostawą w ciągu 2–4 dni. Dotyczy to wszystkich dostępnych w magazynie sprężyn skrętnych.

Użyj suwaków zakresu poniżej, aby szybko i łatwo nawigować. Zobacz naszą różnorodną ofertę sprężyn skręcanych.

Co to jest sprężyna skręcana?


Sprężyny skrętne są stosowane do wytwarzania momentu obrotowego lub gromadzenia energii skrętnej w konstrukcji podzespołu. Sprężyna skrętna jest zwykle montowana na trzpieniu. Trzpień jest tak zwymiarowany, aby szczelina między trzpieniem a wewnętrzną stroną korpusu sprężyny była wystarczająca. Szczelina pomiędzy trzpieniem a korpusem sprężyny nie powinna być ani zbyt mała ani zbyt duża. Jeśli szczelina jest zbyt duża, korpus sprężyny może spaść, a jeśli szczelina jest zbyt mała korpus sprężyny może się blokować na trzpieniu pod obciążeniem.

Sprężynę należy obciążać zawsze w kierunku, który pozwala na zacieśnianie zwojów sprężyny. Można wybrać sprężyny lewo lub prawoskrętne tak, aby można je było zamontować na parach trzpieni.

Różne pozycje stopy


Nasza oferta obejmuje sprężyny skrętne z drutu fortepianowego o trzech różnych pozycjach stopy. Jeśli potrzebna jest sprężyna o innej pozycji stopy, pomocna może się okazać nasza seria sprężyn ze stali nierdzewnej. Czytaj dalej.

Kierunek nawijania


Numer produktu zakończony literą „R” oznacza sprężynę prawoskrętną.
Numer produktu zakończony literą „L” oznacza sprężynę lewoskrętną.

Kupuj wg
Opcje zakupów

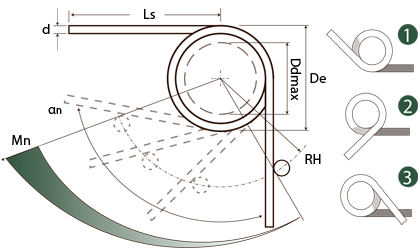

d - Drut (mm)
De - Średnica zewnętrzna (mm)
Di - Średnica wewnętrzna (mm)
Ddmax - Trzpien maks. (mm)
n - Zwoje sprezyste (Szt.)
Ls1 - Dlugosc stopy (mm)
αn - Maks. obrót (Stopnie)
Pozycja stopy
Mn - Maks. moment (N mm)

Produkty 1-10 z 144

Ustaw kierunek malejący
Wyświetl ceny - Dodaj do koszyka Materiał d
Drut (mm)
De
Średnica zewnętrzna (mm)
Di
Średnica wewnętrzna (mm)
Ddmax
Trzpien maks. (mm)
n
Zwoje sprezyste (Szt.)
Ls1
Dlugosc stopy (mm)
αn
Maks. obrót (Stopnie)
Mn
Maks. moment (N mm)
Numer katalogowy Zapasy Rysunek techniczny Czytaj więcej 3D CAD
Drut fortepianowy 0,41 4,78 3,96 3,18 5,92 19,10 210,00 12,00 T016-210-125L T016-210-125L
Drut fortepianowy 0,41 4,78 3,96 3,18 5,92 19,10 210,00 12,00 T016-210-125R T016-210-125R
Drut fortepianowy 0,41 4,78 3,96 3,18 8,67 19,10 300,00 12,00 T016-300-125L T016-300-125L
Drut fortepianowy 0,41 4,78 3,96 3,18 8,67 19,10 300,00 12,00 T016-300-125R T016-300-125R
Drut fortepianowy 0,41 4,83 4,01 3,18 3,17 19,10 120,00 12,00 T016-120-125L T016-120-125L
Drut fortepianowy 0,41 4,83 4,01 3,18 3,17 19,10 120,00 12,00 T016-120-125R T016-120-125R
Drut fortepianowy 0,51 6,93 5,91 4,75 8,67 25,40 300,00 20,00 T020-300-187L T020-300-187L
Drut fortepianowy 0,51 6,93 5,91 4,75 8,67 25,40 300,00 20,00 T020-300-187R T020-300-187R
Drut fortepianowy 0,51 6,96 5,94 4,75 5,92 25,40 210,00 20,00 T020-210-187L T020-210-187L
Drut fortepianowy 0,51 6,96 5,94 4,75 5,92 25,40 210,00 20,00 T020-210-187R T020-210-187R
  1. T016-210-125L
    Na stanie: 544
    Materiał Drut fortepianowy
    d - Drut (mm) 0,41
    De - Średnica zewnętrzna (mm) 4,78
    Di - Średnica wewnętrzna (mm) 3,96
    Ddmax - Trzpien maks. (mm) 3,18
    n - Zwoje sprezyste (Szt.) 5,92
    Ls1 - Dlugosc stopy (mm) 19,10
    αn - Maks. obrót (Stopnie) 210,00
    Mn - Maks. moment (N mm) 12,00
  2. T016-210-125R
    Na stanie: 1 193
    Materiał Drut fortepianowy
    d - Drut (mm) 0,41
    De - Średnica zewnętrzna (mm) 4,78
    Di - Średnica wewnętrzna (mm) 3,96
    Ddmax - Trzpien maks. (mm) 3,18
    n - Zwoje sprezyste (Szt.) 5,92
    Ls1 - Dlugosc stopy (mm) 19,10
    αn - Maks. obrót (Stopnie) 210,00
    Mn - Maks. moment (N mm) 12,00
  3. T016-300-125L
    Na stanie: 1 130
    Materiał Drut fortepianowy
    d - Drut (mm) 0,41
    De - Średnica zewnętrzna (mm) 4,78
    Di - Średnica wewnętrzna (mm) 3,96
    Ddmax - Trzpien maks. (mm) 3,18
    n - Zwoje sprezyste (Szt.) 8,67
    Ls1 - Dlugosc stopy (mm) 19,10
    αn - Maks. obrót (Stopnie) 300,00
    Mn - Maks. moment (N mm) 12,00
  4. T016-300-125R
    Na stanie: 511
    Materiał Drut fortepianowy
    d - Drut (mm) 0,41
    De - Średnica zewnętrzna (mm) 4,78
    Di - Średnica wewnętrzna (mm) 3,96
    Ddmax - Trzpien maks. (mm) 3,18
    n - Zwoje sprezyste (Szt.) 8,67
    Ls1 - Dlugosc stopy (mm) 19,10
    αn - Maks. obrót (Stopnie) 300,00
    Mn - Maks. moment (N mm) 12,00
  5. T016-120-125L
    Na stanie: 622
    Materiał Drut fortepianowy
    d - Drut (mm) 0,41
    De - Średnica zewnętrzna (mm) 4,83
    Di - Średnica wewnętrzna (mm) 4,01
    Ddmax - Trzpien maks. (mm) 3,18
    n - Zwoje sprezyste (Szt.) 3,17
    Ls1 - Dlugosc stopy (mm) 19,10
    αn - Maks. obrót (Stopnie) 120,00
    Mn - Maks. moment (N mm) 12,00
  6. T016-120-125R
    Na stanie: 489
    Materiał Drut fortepianowy
    d - Drut (mm) 0,41
    De - Średnica zewnętrzna (mm) 4,83
    Di - Średnica wewnętrzna (mm) 4,01
    Ddmax - Trzpien maks. (mm) 3,18
    n - Zwoje sprezyste (Szt.) 3,17
    Ls1 - Dlugosc stopy (mm) 19,10
    αn - Maks. obrót (Stopnie) 120,00
    Mn - Maks. moment (N mm) 12,00
  7. T020-300-187L
    Na stanie: 1 039
    Materiał Drut fortepianowy
    d - Drut (mm) 0,51
    De - Średnica zewnętrzna (mm) 6,93
    Di - Średnica wewnętrzna (mm) 5,91
    Ddmax - Trzpien maks. (mm) 4,75
    n - Zwoje sprezyste (Szt.) 8,67
    Ls1 - Dlugosc stopy (mm) 25,40
    αn - Maks. obrót (Stopnie) 300,00
    Mn - Maks. moment (N mm) 20,00
  8. T020-300-187R
    Na stanie: 977
    Materiał Drut fortepianowy
    d - Drut (mm) 0,51
    De - Średnica zewnętrzna (mm) 6,93
    Di - Średnica wewnętrzna (mm) 5,91
    Ddmax - Trzpien maks. (mm) 4,75
    n - Zwoje sprezyste (Szt.) 8,67
    Ls1 - Dlugosc stopy (mm) 25,40
    αn - Maks. obrót (Stopnie) 300,00
    Mn - Maks. moment (N mm) 20,00
  9. T020-210-187L
    Na stanie: 529
    Materiał Drut fortepianowy
    d - Drut (mm) 0,51
    De - Średnica zewnętrzna (mm) 6,96
    Di - Średnica wewnętrzna (mm) 5,94
    Ddmax - Trzpien maks. (mm) 4,75
    n - Zwoje sprezyste (Szt.) 5,92
    Ls1 - Dlugosc stopy (mm) 25,40
    αn - Maks. obrót (Stopnie) 210,00
    Mn - Maks. moment (N mm) 20,00
  10. T020-210-187R
    Na stanie: 532
    Materiał Drut fortepianowy
    d - Drut (mm) 0,51
    De - Średnica zewnętrzna (mm) 6,96
    Di - Średnica wewnętrzna (mm) 5,94
    Ddmax - Trzpien maks. (mm) 4,75
    n - Zwoje sprezyste (Szt.) 5,92
    Ls1 - Dlugosc stopy (mm) 25,40
    αn - Maks. obrót (Stopnie) 210,00
    Mn - Maks. moment (N mm) 20,00
na stronę

DIN 17223 C-Tråd WERKSTOFF NR. 1.1200 - EN Norm 10270-1
Temperatura pracy pomiędzy -30ºC a +120ºC

Tolerancja momentu wynosi: +/- 10 %
Tolerancje na wymiarach zewnętrznych (De) wynoszą: +/- 5 %

Jeśli chcesz otrzymać kartę katalogową PDF lub rysunek CAD 3D sprężyny w formacie .step, .iges lub .sat, możesz je pobrać za darmo klikając symbol CAD 3D obok numeru pozycji w tabeli.

Numer produktu zakończony literą „R” oznacza sprężynę prawoskrętną.
Numer produktu zakończony literą „L” oznacza sprężynę lewoskrętną.

Sprężyny skrętne - Drut fortepianowy - Kierunek nawijania

Żywotność sprężyny jest zazwyczaj bardzo trudna do określenia. W grę wchodzi duża ilość parametrów, dlatego też niemożliwe jest określenie żywotności.

Do parametrów mających istotny wpływ na żywotność należą: Montaż, sposób montażu, liczba ruchów, wibracje, wstrząsy, skręcanie, długość skoku, skoki nieosiowe, temperatura, zużycie względem innych powierzchni, środowisko użytkowania, ewentualne środki czyszczące, uderzenia boczne itp.

Zastosowanie maksymalnego obciążenia sprężyny lub jego przekroczenie spowoduje skrócenie jej żywotności i może doprowadzić do jej trwałego odkształcenia.>
