Sprężyny skrętne - Stal nierdzewna

Sprężyny skrętne - Stal nierdzewna

Zamówienie od poniedziałku do czwartku przed 15:30 i w piątek przed 14:45 sprawia, że wysyłamy je tego samego dnia z oczekiwaną dostawą w ciągu 2–4 dni. Dotyczy to wszystkich dostępnych w magazynie sprężyn skrętnych.

Zobacz naszą różnorodną ofertę sprężyn skrętnych z drutu ze stali nierdzewnej. Rabaty ilościowe i ceny można zobaczyć klikając koszyk obok wybranego produktu.

Użyj suwaków zakresu poniżej, aby szybko i łatwo nawigować.

Co to jest sprężyna skręcana?


Sprężyny skrętne są stosowane do wytwarzania momentu obrotowego lub gromadzenia energii skrętnej w konstrukcji podzespołu. Sprężyna skrętna jest zwykle montowana na trzpieniu. Trzpień jest tak zwymiarowany, aby szczelina między trzpieniem a wewnętrzną stroną korpusu sprężyny była wystarczająca. Szczelina pomiędzy trzpieniem a korpusem sprężyny nie powinna być ani zbyt mała ani zbyt duża. Jeśli szczelina jest zbyt duża, korpus sprężyny może spaść, a jeśli szczelina jest zbyt mała korpus sprężyny może się blokować na trzpieniu pod obciążeniem.

Sprężynę należy obciążać zawsze w kierunku, który pozwala na zacieśnianie zwojów sprężyny. Można wybrać sprężyny lewo lub prawoskrętne tak, aby można je było zamontować na parach trzpieni.

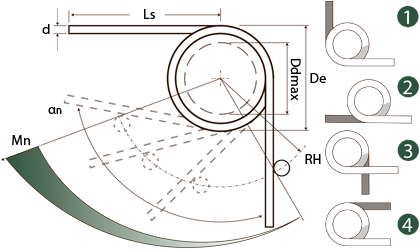

Różne pozycje stopy


Oferujemy sprężyny skrętne ze stali nierdzewnej z czterema różnymi ustawieniami ramion. Jeśli potrzebujesz innego produktu, sprawdź naszą serię z drutu fortepianowego. Czytaj dalej.

Kierunek nawijania


Numer produktu zakończony literą „R” oznacza sprężynę prawoskrętną.
Numer produktu zakończony literą „L” oznacza sprężynę lewoskrętną.

Kupuj wg
Opcje zakupów
d - Drut (mm)
De - Średnica zewnętrzna (mm)
Di - Średnica wewnętrzna (mm)
Ddmax - Trzpien maks. (mm)
n - Zwoje sprezyste (Szt.)
Ls1 - Dlugosc stopy (mm)
αn - Maks. obrót (Stopnie)
Mn - Maks. moment (N mm)

Produkty 1-10 z 360

Ustaw kierunek malejący
Wyświetl ceny - Dodaj do koszyka Materiał d
Drut (mm)
De
Średnica zewnętrzna (mm)
Di
Średnica wewnętrzna (mm)
Ddmax
Trzpien maks. (mm)
n
Zwoje sprezyste (Szt.)
Ls1
Dlugosc stopy (mm)
αn
Maks. obrót (Stopnie)
Mn
Maks. moment (N mm)
Numer katalogowy Zapasy Rysunek techniczny Czytaj więcej 3D CAD
Stal nierdzewna 302 0,30 2,36 1,76 1,40 2,25 9,50 90,00 5,31 T012-090-055L T012-090-055L
Stal nierdzewna 302 0,30 2,36 1,76 1,40 2,25 9,50 90,00 5,31 T012-090-055R T012-090-055R
Stal nierdzewna 302 0,30 2,59 1,99 1,57 8,75 9,50 270,00 5,31 T012-270-062L T012-270-062L
Stal nierdzewna 302 0,30 2,59 1,99 1,57 8,75 9,50 270,00 5,31 T012-270-062R T012-270-062R
Stal nierdzewna 302 0,30 2,77 2,17 1,70 5,00 9,50 180,00 5,31 T012-180-067L T012-180-067L
Stal nierdzewna 302 0,30 2,77 2,17 1,70 5,00 9,50 180,00 5,31 T012-180-067R T012-180-067R
Stal nierdzewna 302 0,30 4,22 3,62 2,77 3,00 12,70 180,00 5,31 T012-180-109L T012-180-109L
Stal nierdzewna 302 0,30 4,22 3,62 2,77 3,00 12,70 180,00 5,31 T012-180-109R T012-180-109R
Stal nierdzewna 302 0,30 4,32 3,72 2,77 4,75 12,70 270,00 5,31 T012-270-109L T012-270-109L
Stal nierdzewna 302 0,30 4,32 3,72 2,77 4,75 12,70 270,00 5,31 T012-270-109R T012-270-109R
  1. T012-090-055L
    Na stanie: 1 206
    Materiał Stal nierdzewna 302
    d - Drut (mm) 0,30
    De - Średnica zewnętrzna (mm) 2,36
    Di - Średnica wewnętrzna (mm) 1,76
    Ddmax - Trzpien maks. (mm) 1,40
    n - Zwoje sprezyste (Szt.) 2,25
    Ls1 - Dlugosc stopy (mm) 9,50
    αn - Maks. obrót (Stopnie) 90,00
    Mn - Maks. moment (N mm) 5,31
  2. T012-090-055R
    Na stanie: 1 055
    Materiał Stal nierdzewna 302
    d - Drut (mm) 0,30
    De - Średnica zewnętrzna (mm) 2,36
    Di - Średnica wewnętrzna (mm) 1,76
    Ddmax - Trzpien maks. (mm) 1,40
    n - Zwoje sprezyste (Szt.) 2,25
    Ls1 - Dlugosc stopy (mm) 9,50
    αn - Maks. obrót (Stopnie) 90,00
    Mn - Maks. moment (N mm) 5,31
  3. T012-270-062L
    Na stanie: 1 414
    Materiał Stal nierdzewna 302
    d - Drut (mm) 0,30
    De - Średnica zewnętrzna (mm) 2,59
    Di - Średnica wewnętrzna (mm) 1,99
    Ddmax - Trzpien maks. (mm) 1,57
    n - Zwoje sprezyste (Szt.) 8,75
    Ls1 - Dlugosc stopy (mm) 9,50
    αn - Maks. obrót (Stopnie) 270,00
    Mn - Maks. moment (N mm) 5,31
  4. T012-270-062R
    Na stanie: 415
    Materiał Stal nierdzewna 302
    d - Drut (mm) 0,30
    De - Średnica zewnętrzna (mm) 2,59
    Di - Średnica wewnętrzna (mm) 1,99
    Ddmax - Trzpien maks. (mm) 1,57
    n - Zwoje sprezyste (Szt.) 8,75
    Ls1 - Dlugosc stopy (mm) 9,50
    αn - Maks. obrót (Stopnie) 270,00
    Mn - Maks. moment (N mm) 5,31
  5. T012-180-067L
    Na stanie: 290
    Materiał Stal nierdzewna 302
    d - Drut (mm) 0,30
    De - Średnica zewnętrzna (mm) 2,77
    Di - Średnica wewnętrzna (mm) 2,17
    Ddmax - Trzpien maks. (mm) 1,70
    n - Zwoje sprezyste (Szt.) 5,00
    Ls1 - Dlugosc stopy (mm) 9,50
    αn - Maks. obrót (Stopnie) 180,00
    Mn - Maks. moment (N mm) 5,31
  6. T012-180-067R
    Na stanie: 664
    Materiał Stal nierdzewna 302
    d - Drut (mm) 0,30
    De - Średnica zewnętrzna (mm) 2,77
    Di - Średnica wewnętrzna (mm) 2,17
    Ddmax - Trzpien maks. (mm) 1,70
    n - Zwoje sprezyste (Szt.) 5,00
    Ls1 - Dlugosc stopy (mm) 9,50
    αn - Maks. obrót (Stopnie) 180,00
    Mn - Maks. moment (N mm) 5,31
  7. T012-180-109L
    Na stanie: 267
    Materiał Stal nierdzewna 302
    d - Drut (mm) 0,30
    De - Średnica zewnętrzna (mm) 4,22
    Di - Średnica wewnętrzna (mm) 3,62
    Ddmax - Trzpien maks. (mm) 2,77
    n - Zwoje sprezyste (Szt.) 3,00
    Ls1 - Dlugosc stopy (mm) 12,70
    αn - Maks. obrót (Stopnie) 180,00
    Mn - Maks. moment (N mm) 5,31
  8. T012-180-109R
    Na stanie: 93
    Materiał Stal nierdzewna 302
    d - Drut (mm) 0,30
    De - Średnica zewnętrzna (mm) 4,22
    Di - Średnica wewnętrzna (mm) 3,62
    Ddmax - Trzpien maks. (mm) 2,77
    n - Zwoje sprezyste (Szt.) 3,00
    Ls1 - Dlugosc stopy (mm) 12,70
    αn - Maks. obrót (Stopnie) 180,00
    Mn - Maks. moment (N mm) 5,31
  9. T012-270-109L
    Na stanie: 1 149
    Materiał Stal nierdzewna 302
    d - Drut (mm) 0,30
    De - Średnica zewnętrzna (mm) 4,32
    Di - Średnica wewnętrzna (mm) 3,72
    Ddmax - Trzpien maks. (mm) 2,77
    n - Zwoje sprezyste (Szt.) 4,75
    Ls1 - Dlugosc stopy (mm) 12,70
    αn - Maks. obrót (Stopnie) 270,00
    Mn - Maks. moment (N mm) 5,31
  10. T012-270-109R
    Na stanie: 498
    Materiał Stal nierdzewna 302
    d - Drut (mm) 0,30
    De - Średnica zewnętrzna (mm) 4,32
    Di - Średnica wewnętrzna (mm) 3,72
    Ddmax - Trzpien maks. (mm) 2,77
    n - Zwoje sprezyste (Szt.) 4,75
    Ls1 - Dlugosc stopy (mm) 12,70
    αn - Maks. obrót (Stopnie) 270,00
    Mn - Maks. moment (N mm) 5,31
na stronę

Nierdzewna:
DIN 17224 AISI 302 WERKSTOFF NR. 1.4310 EN Norm 10270-3
Temperatura pracy pomiędzy -200ºC a +250ºC

Tolerancja momentu wynosi: +/- 10 %
Tolerancje na wymiarach zewnętrznych (De) wynoszą: +/- 5 %

Jeśli chcesz otrzymać kartę katalogową PDF lub rysunek CAD 3D sprężyny w formacie .step, .iges lub .sat, możesz je pobrać za darmo klikając symbol CAD 3D obok numeru pozycji w tabeli.

Numer produktu zakończony literą „R” oznacza sprężynę prawoskrętną.
Numer produktu zakończony literą „L” oznacza sprężynę lewoskrętną.

Sprężyny skrętne - Stal nierdzewna - Kierunek nawijania

Żywotność sprężyny jest zazwyczaj bardzo trudna do określenia. W grę wchodzi duża ilość parametrów, dlatego też niemożliwe jest określenie żywotności.

Do parametrów mających istotny wpływ na żywotność należą: Montaż, sposób montażu, liczba ruchów, wibracje, wstrząsy, skręcanie, długość skoku, skoki nieosiowe, temperatura, zużycie względem innych powierzchni, środowisko użytkowania, ewentualne środki czyszczące, uderzenia boczne itp.

Zastosowanie maksymalnego obciążenia sprężyny lub jego przekroczenie spowoduje skrócenie jej żywotności i może doprowadzić do jej trwałego odkształcenia.
